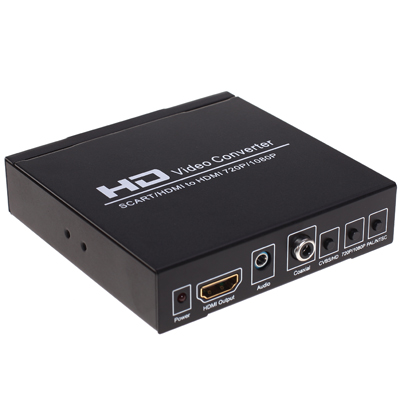

Scart+HDMI to HDMI Converters (Upscaler)

Introduction

SCART +HDMI to HDMI converter can convert 480I(NTSC)/576I(PAL) format signal to 720P/1080P HDMI signal output, also it can connect with the high definition HDMI input interface, Easily connect with the DVD, set-top box, HD player, Game Console (PS2，PS3，PSP,WII,XBOX360 etc).

Function:

1).HDMI output interface: connect with high definition TV or high definition projector

HDMI output format:720P@50/60Hz, 1080P@50/60HZ

Audio output format: Digital coaxial audio, analog stereo audio

2). SCART input interface: DVD, set top box, other players.

SCART input format: PAL/NTSC_M/NTSC4.43/SECAM/PLA-M/PAL-N

3). HDMI input format: 480I/576I/480P/576P/720P@50_60Hz/1080I@50_60Hz/1080P@50_60Hz

Compatible with several DVI format: 800X600, 1024X768,1280X1024,1360X768, 1680X1050, 1920X1080 etc.
4). 3.5mm audio interface: Connect with analog audio amplifier or headphones input interface

5). Digital coaxial output: Connect with digital audio amplifier.

Features:

1) .Scales SCART signal (RGB or Composite Video) to HDMI 720p or 1080P;

2).HDMI output: 720P, 1080P;

3).SCART audio is integrated into HDMI out as well as pass-through to earphone or sound box output;

4).Automatically detect RGB(50/60Hz), Composite Video(NTSC/PAL);

5).Auto-store setting of output resolution.

Physical interface schematic diagram

1. HDMI IN------------------HDMI input interface

2. SCART IN---------------- SCART signal input interface;

L/R IN-------------------- AV audio input interface

3. DC/5V:---------------------DC power input interface

4. HDMI OUTPUT----------HDMI output interface

5. AUDIO---------------------Analog audio output interface

6. Coaxial----------------------Coaxial digital audio output interface

7. SCART (CVBS)/HDMI---------------------SCART or HDMI input switching button

8. 720p/1080p---------------------------------720P or 1080P HDMI output switching button

9. 50HZ/60HZ(PAL/NTCS)------------------50Hz or 60Hz HDMI output state button

Connection diagram
