Introduction

This scaler Box is designed to display your analog video/YC//RGB images on HDTV’s with better viewing
resolutions. It can upscale any SCART input source to HDMI output with a wide-range
of resolutions. Incredibly, this device can also transfer sounds allowing everyone to enjoy both HD images
and sounds.

Features

1. Scales up SCART to HDTV resolution up to1080p;

2. Support input video systems NTSC/PAL/SECAM;

3. Digital Noise Reduction – Minimizes picture noise, reproducing images that are true to the original;

4. Block Noise Reduction – Effectively minimizes all MPEG noise, Improving the digital quality of HDTV broadcasts particularly,
where block noise happens most;

5. MPEG Noise Reduction – Reduce mosquito noise for MPEG video images without losing detail;

6. 3D (frame based) motion adaptive noise reduction

7. Advanced 3D motion adaptive de-interlace

8. Automatic 2:2/3:2 film mode detection

Package

1. SCART to HDMI Scaler Box         1 pcs

2. 5V1A DC Power Supply Adaptor     1 pcs

3. Operation Manual                1 pcs

Specification

1. Input ports: 1xSCART

2. Output ports: 1xHDMI. 1xEarphone

3. Dimensions(mm):   80(D)x84(W)x28(H)

4. Weight (g):          200

5. SCART input Format: PAL / NTSC3.58 / SECAM / NTSC4.43 /PAL-M / PAL-N

6. HDMI output resolution:  1080P50 Hz,1080P60 Hz,720P50 Hz,720P60 Hz,

800x600@60Hz,1024x768@60Hz,1280x1024@60Hz

Operating Temperature          0°C ~ 40°C / 32°F ~ 104°F

Storage Temperature         -20°C ~ 60°C / -4°F ~ 140°F

elative Humidity              20 ~ 90% RH (Non-condensing)

Power Consumption (Max)    3W

ESD Protection             Human Body Model:

                                        ± 8kV (air-gap discharge)

                                        ± 4kV (contact discharge)

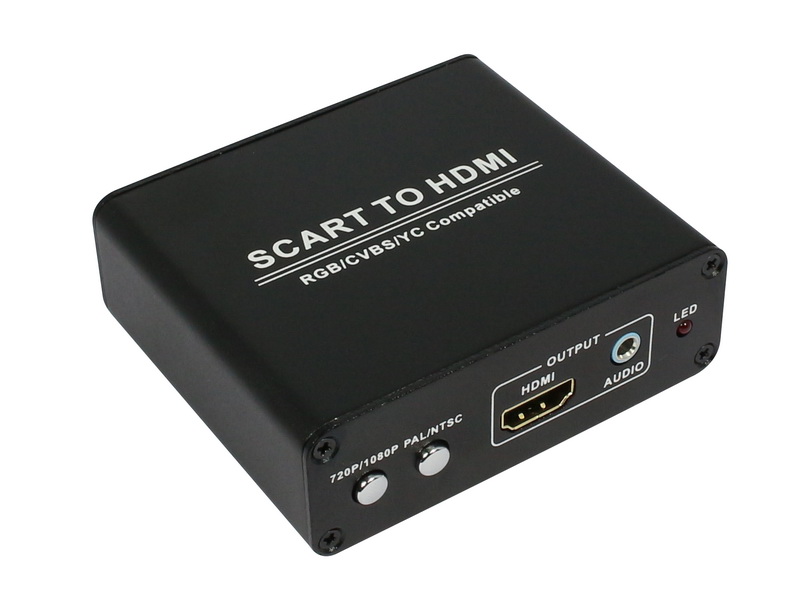

Operation Controls and Functions

 1. DC 5V: Support 5V DC power supply.

2. SCART input: This slot is where you connect the SCART source output from DVD, Set-top Box.

3. 720/1080 Button: Press this button can switch the output resolution 1080p-720p-SVGA-XGA-SXGA.

4. PAL/NTSC Button: Press this button to select the output 50Hz or 60Hz,only for 720p/1080p.

5. HDMI output: This slot is where you connect to the HDTV with HDMI cable.

6. Audio output: This slot is where you connect to the audio amplifier with 3.5mm earphone cable

7. Power LED: This red LED illuminate when the device is connected with power supply.

l Connection and Installation

1. Connect a source such as DVD, game console, Satellite Receiver to the Converter SCART input.

2. Connect a display such as HDTV to the HDMI output on the Converter.

3. Connect the audio out to the audio amplifier or headphone by earphone cable.

4. Power on the device and display.
