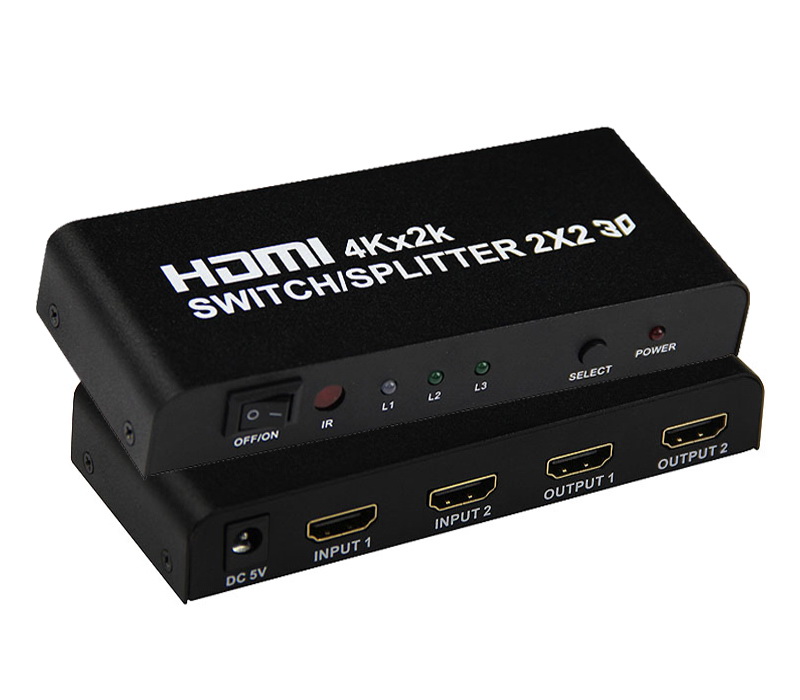

Switch, split, and amplify your HDMI signal with this Switch/Splitter.

Split your HDMI signal to two HDTVs or projectors

Switch between two input source devices and send the signal simultaneously to two displays. No setup or special configuration is required, simply connect the input device(s) and output device(s), then start using it

The unit has built a automatical adjusting amplifier. This means that you can use longer HDMI cable running to the inputs. The built-in amplifier will then regenerate the HDMI signal before sending it to the outputs. This lets you extend your HDMI beyond the normal range (25 metre) for High Speed (1080p) signals.

The unit supports up to 3840*2160 resolution, 12-bit per channel color depth, and high definition audio signals

Features :

1. Support HDMI 1.4b

2. Support 3D,4K x2K

3. Support highest video resolution 3840*2160/30Hz

4. Support 2.5Gbps data rate for tmds clock up to 320MHz

5. Support 8/10/12 bit deep color

6. Support AWG26 HDMI standard cable, input up to 15 metres, output up to 20metres

7. Support single high definition display for multiple sources, such as DVD Players

and Digital Projectors, Set Top Boxes.

IR Remote Control for operational flexibility and easy to control

8. DC5V/1A power supply

Physical Connection Showing Picture:

Remote:

1) Press the key 1 to switch to the input 1, L1 indicator turn red

2) Press the key 2 to switch to the input 2, L1 indicator turn blue

Specifications :

HDMI version   …………………………………………………………………….. HDMI 1.4b

HDMI resolution …………………....24/50/60fs/1080p/1080i/720p/576p/576i/480p/480i/4kx2K

Support video color format …………………………..………………  8/10/12 bit deep color

Support audio format……………….DTS-HD/Dolby-trueHD/LPCM7.1/DTS/Dolby-AC3/DSD

Max bandwidth…………………………………………………………………………….320MHz

Max baud rate……………….…….………………….…………………………………..3.2Gbps

Input cable distance..…... …………………………..……≤15m AWG26 HDMI standard cable

Output cable distance………………………………….…...≤20m AWG26 HDMI standard cable

Max working current……………………………………………………………………….....500mA

Power adapter format..Input: …………….....AC (50HZ, 60HZ) 100V-240V; Output: DC5V/1A

Operating Temperature range……..…………….………………………………… (-15 to +55℃)

Dimension (L x W x H) ……………………………….………………………128x53x20 (mm)

Weight…..………………………………………………………..…….………………………120g


Operating and Connecting

1:  Connect two cable from HDMI source device into HDMI Splitter/Switcher input.

2:  Connect two cable from display into HDMI Splitter/Switcher output.

3:  Connect power adapter to the HDMI Splitter/Switcher.

The Package includes:

1. 2X2 HDMI Switcher/Splitter

2. IR Remote Control

3. 5V DC Power adapter

4. User Manual

Connection Picture:
