INTRODUCTION

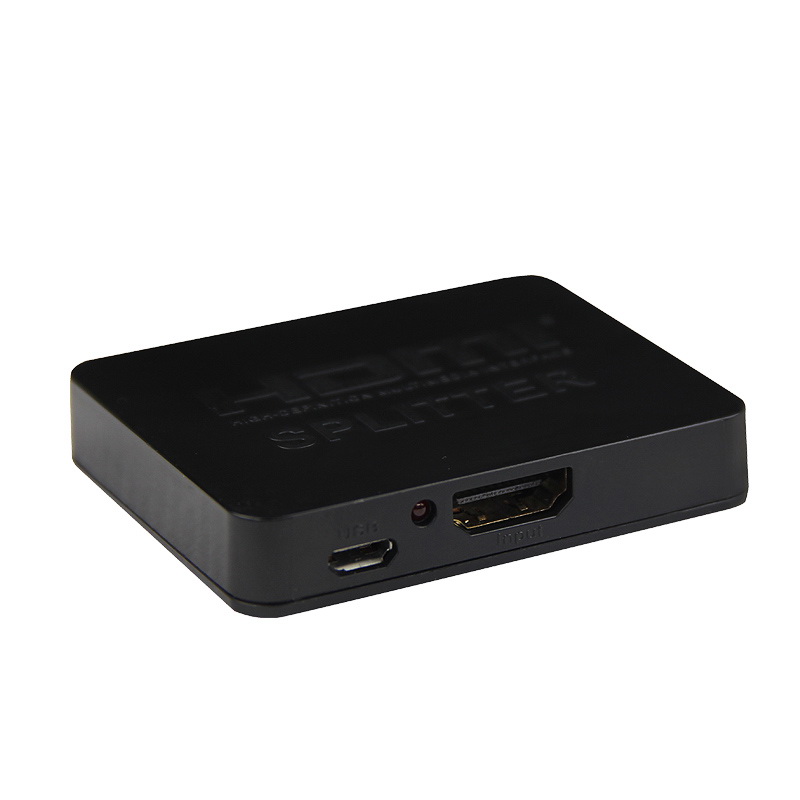

The Full 3D 1x2 HDMI Splitter use a single HDMI source,accessing to multiple HDMI sinks. The Splitter allows
one HDMI devices to be split easily to two HDMI compatible monitors or projectors. The Splitter can also be placed
at the end of a long HDMI cable to regenerate the HDMI signal.

Our devices offer solutions for noise, space and security concerns, data center control, information distribution,
conference room presentation, school and corporate training environments.

FEATURES

1. One HDMI input signal split to two HDMI sink devices

2. Support Full HD, Full 3D

3. Support up to 1080P/60Hz

4. Support CEC

5. Support deep color 30bit, 36bit

6. Support Blue-Ray 24/50/60fs/HD-DVD/xvYCC

7. Digital audio format, as DTS-HD/Dolby-trueHD/DTS/Dolby-AC3/DSD/HD(HBR)

8. Support signal retiming

9. Support input up to 15metres AWG26 HDMI standard cable length, output up to 20metres AWG26 cable length

10.No loss of quality

SPECIFICATIONS:

HDMI version………………………....……….………………………....HDMI 1.4a

HDMI resolution ………………………....………....………....………....UP to 1920*1080/60Hz

Support video color format …………………………..…………….24bit/deep color 30bit,36bit

Support audio format……………….DTS-HD/Dolby-trueHD/DTS/Dolby-AC3/DSD HD(HBR)

Max bandwidth……………………………………………………………………………..225MHz

Max baud rate……………….…….………………….…………………………………..2.25Gbps

Input/Output TMDS signal ………….…………………………..……...… 0.5~1.5Volts p-p(TTL)

Input/Output DDC signal ……………………………………………..………… 5Volts p-p (TTL)

Input cable distance..…...…………….………………….≤15m AWG26 HDMI standard cable

Output cable distance……………………………….…...≤20m AWG26 HDMI standard cable

Max working current……………………………………………………………………….....350mA

Operating Temperature range……..…………….………………………………… (-15 to +55℃)

Operating Humidity range………………………….….……….5 to 90%RH (No Condensation)

Dimension (L x W x H)……………………………….……………….…………………………62x51x11mm

Interface diagram:

Connection diagram:
