The Single HDMICAT60RX&TX Extender use single cat-5E/cat-6(recommended) cables up to 60 metres instead of HDMI cable to transmit high definition signal,
for cutting down cost. Long distance transmission of high definition is very difficult because HDMI
cable is very expensive and infrequent. The Extender is designed to supply for long distance transmission
of high definition signal.


Feature
1.Support HDMI 1.2 protocol
2.HDCP 1.2 protocol compliant
3.Support video input : 24/50/60fs/1080p/1080i/720p/576p/576i/480p/480i
4.Signal tranmission :single cat-5e or cat-6(recommended) cables up to 60 metres instead of HDMI calbes are connected between TX and RX Extender.
5.Support video output : 24/50/60fs/1080p/1080i/720p/576p/576i/480p/480i
6.Support CEC
7.Audio format support : DTS-HD/Dolby-trueHD/LPCM7.1/DTS/Dolby-AC3/DSD
8.LED indication : when power is supplied or device is working, LED relative to is light.
9.Support up to 20metres AWG26 cable length between extender and source & sink device
10.No loss of quality
11.Installs in minutes
12.Need DC5V/2A power supply

Physical Connection Showing Picture:

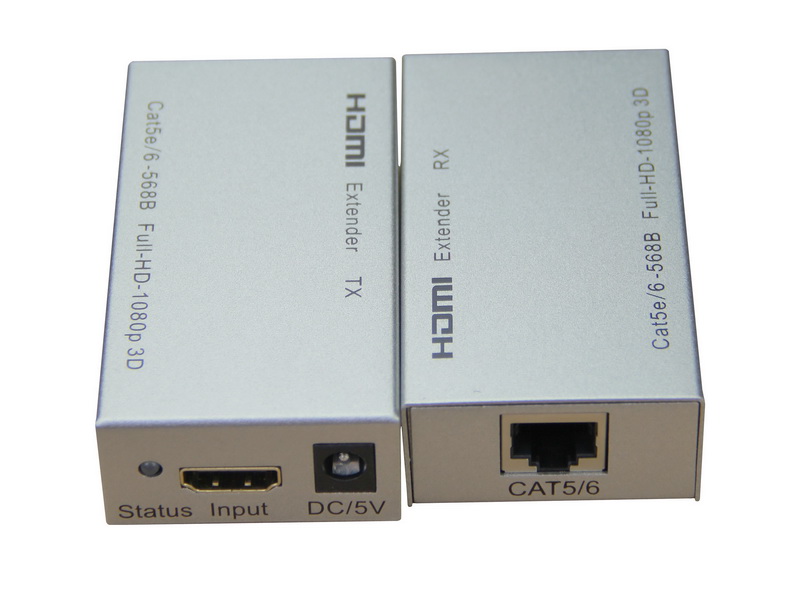

Figure 1.0 Front Panel Showing Picture

To use one cat6 to connect the sender and receiver.1 to 1

Figure 1.1 the rear and side board showing picture

SOURCE: Signal Source Input.

SINK: Receiver to connect the HDTV or other display.

DC 5V: 5V DC-DC Power Adaptor Interface.

 Operating and Connecting:

1. Connect the HDMI input source to the sender

2. Connect one HDMI 1.3 cable up to 20 metres between output of the sender and input of the receiver

3. Connect the output of Receiver to display

4. Connect 5V power supply to the HDMICAT60RX&TX Extender

Specification:

 Length of CAT-6 cable between Rx and TX…..……………….……………..Up to 60 metres

HDMI Input…..…………………...………24/50/60fs/1080p/1080i/720p/576p/576i/480p/480i

Support audio format input..………DTS-HD/Dolby-trueHD/LPCM7.1/DTS/Dolby-AC3/DSD

HDMI Output…..…………….…...………24/50/60fs/1080p/1080i/720p/576p/576i/480p/480i

Support audio format output...……. …………………………LPCM7.1/DTS/Dolby-AC3/DSD

Max bandwidth……………………………………………………………………………165MHz

Max baud rate……………….…….………………….………….………………………4.95Gbps

Input Video signal ………….…………………………..…………………….… 0.5~1.5Volts p-p

Output DDC signal ……………………………………………………………… 5Volts p-p (TT1L)

Input/Output HDMI1.3 cable distance………….…...≤20m AWG26 HDMI 1.3 standard cable

Max working current………………………………………………………………………...800mA

Power adapter format………...………Input:AC (50HZ, 60HZ) 100V-240V; Output: DC5V/2A

Operating Temperature range……..…………….………………………………… (-15 to +55°C)

Operating Humidity range………………………….….……….5 to 90%RH (No Condensation)

Dimension (L x W x H)……………………………….…………………………8.1*4.2*2.2CM

Weight…..………………………………………………………..………………………………220g

 Notes:

Pls use the machine as the instruction listed to keep the long use lifetime of the machine.

1. The machine should be placed at the spot far from the Damp, High-Temperature, Dusty, Erosive, and oxidative environment.

2. All parts will be free from the strong shake, hit, fall.

3. Touching the power adaptor with the wet hands is prohibited.

4. Pls hold the power adaptor head and do not pull the power cord when cut off from the socket.

5. Pls tu the power off when the machines is not used for long time.

6. Pls do not open the cover and do not touch the inside parts.

7. Pls use the original factory power adaptor.
