Introduction

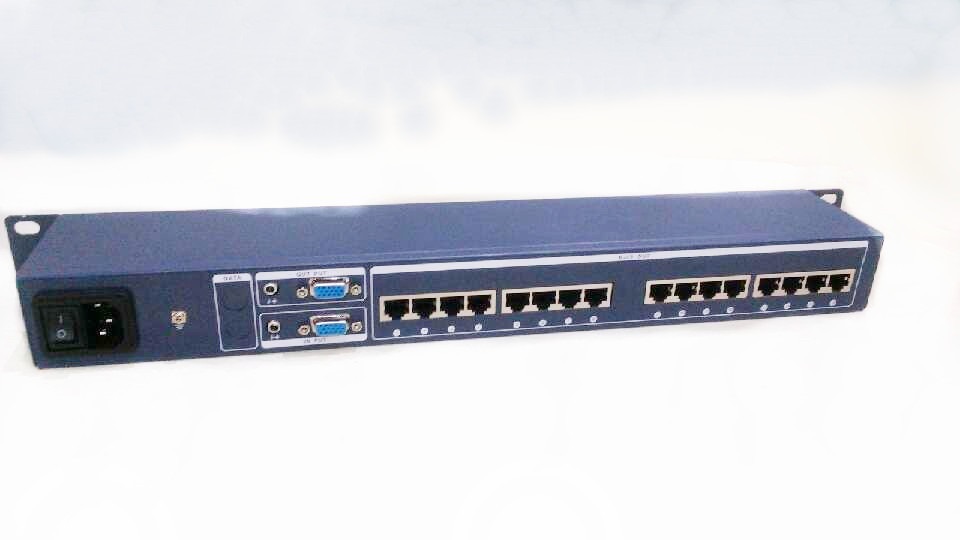

The 16-port VGA UTP transmitter is an active transmitter. Using UTP Cat 5 / 5e / 6 network cable to
transmit 16-channels video and 16-channel audio signals separately, enabling
real-time video and audio synchronous transmission, without delay and asynchronous
phenomena. The device is widely used in data control center, conference room presentation,
school and corporate training environments and other occasions.

Comparing with the traditional video and audio transmission solution, using the VGA UTP
Transmitter can reduce costs greatly and improve the performance. Comparing with other
similar products, this transmitter with high bandwidth, high performance drive, excellent
lightning protection and anti-jamming etc. features, meanwhile, it provides a set of local VGA video and audio
output interface. Using a VGA connector and network cable interface design, easy to install,
with higher performance and better stability.

Features:

1. Can combine used with any of the 100m, 200m and 350m VGA receivers of our company’s.Support cascade connection with multiple and different specifications hosts,can transmit the signal from a host to maximum 256 displays.

2. Support hot-swapping,can works stable all year round.

3. Broadcast-grade 350MHz video bandwidth, balanced drive transmission, excellent anti-jamming performance.

4. Built-in industrial-grade lightning protection and surge protection circuit to improve product performance and extend product life.

5. H/V Sync digital shaping circuit to enhance the stability of the display screen, enhance the compatibility of the product.

6. To use 1xCAT5/5E/CAT6 UTP cable to transfer the VGA signal, to use the standard T-568B wiring line sequence, followed by orange and white / orange, green and white / blue, blue and white / green, brown and white / brown, low cost, easy to install.

Specifications

Transmitter dimension—————————————————————————485*90*50mm

Video signal bandwidth————————————————————————350MHz@-3dB

Video signal gain————————————————————————6dB@ full bandwidth

Video input impedance————————————————————————75Ω

Video signal peak————————————————————————0-0.7Vp-p

Best resolution—————————————————————————1024*768@60Hz - 1920*1200@60Hz

UTP output impedance———————————————————————100Ω

UTP signal peak———————————————————————2.0-3.5Vp-p

VGA port——————————————————————————HD15 pin female

Audio signal bandwidth————————————————————————10Hz-20KHz

Audio signal input impedance——————————————————————20KΩ

Audio signal output impedance——————————————————————600Ω

Audio port——————————————————————————3.5mm male plug

Power supply——————————————————————————DC9-12V/1000mA

Protection grade——————————————————————————Industrial lightning / surge protection

Operation temperature——————————————————————————-25℃-55℃

Package:

1. 1 x 16-port VGA Transmitter

2. 1 x power adapter

3. 1x VGA cable,

4. 1xUser manual, 1xguarantee card.
